Преобразователь частоты INVT GD20 7.5 кВт 380 В (GD20-7R5G-4) с панелью управления

Преобразователи частоты GD20 предназначены для плавного регулирования скорости вращения трехфазных асинхронных двигателей:



• с питанием 220В и мощностью от 0,75 до 2,2 кВт;
• с питанием 380 В и мощностью от 0,75 до 22,0 кВт.



Преобразователи частоты серии GD20 имеют векторный (без датчика обратной связи) и скалярный режим управления, обладают компактными размерами, креплением на DIN-рейку (для моделей ≤ 2,2, кВт ) , встроенным ЭМС фильтром С3 (для моделей ≥ 4 кВт), двумя выходными реле с перекидными контактами, ПИД-регулятором и встроенным  интерфейсом RS485 (ModBus RTU)

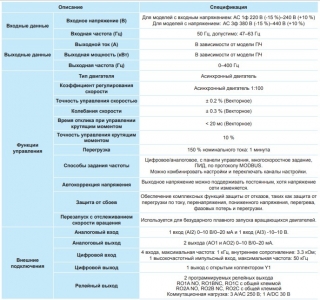

Технические характеристики

ПитаниеВходное напряжение1АС 220 ВВходная частота47…63 ГцВыходВыходное напряжение3АС 220 ВВыходная частота0…400 ГцФункции преобразователя частотыРежим управления нагрузкой

SVC (векторный)

точность управления +0,2%

колебания скорости +0,3%SVPWM (скалярный)Тип нагрузкиАсинхронный двигательПерегрузочная способность

150% - 1 мин.

180% - 10 сек.

200% - 1сек.

Задание частотыЦифровое, аналоговое, с панели управления, фиксированные скорости, задание ПИД, по интерфейсу RS485Автоматическая регулировка напряжения (AVR)Поддержание выходного напряжения на заданном уровне независимо от колебаний питающей сетиОтслеживание скоростиПерезапуск двигателя после потери напряженияЗащитыБолее 26 защит. Превышение по току, перенапряжение, низкое напряжение, перегрузка и т.д.

Внешние подключения

Дискретные входы, в том числе импульсные

4 цифровых входа управления

1 импульсный высокочастотный вход

HDI макс. 50 кГц

Дискретные выходы, в том числе релейные

1 цифровой транзисторный выход

Y1 (50мА / =30В)

2 релейных выхода

(NO и NC, 3A/~250В)Аналоговые входы

2 аналоговых входа

AI2 многофункциональный 0…10В / 4…20мА

AI3 по напряжению -10В…+10В

AI1 встроенный потенциометр

 панель управления ПЧАналоговые выходы

2 аналоговых выхода

АО1 универсальный 0…10В / 4…20мА

АО2 универсальный 0…10В / 4…20мАИнтерфейс RS-485

2-х проводной, изолированный,

протокол Modbus RTU/ASCIIДополнительная информацияВстроенные источники питания24В / 150мА (дискретные входа/выхода)10В / 50мА (аналоговые входа/выхода)Тормозной ключвстроенныйЭМС фильтрвстроенный класс С3Условия эксплуатации

-10…+500С, (рекомендуемая до +400С)

влажность <90%, без образования конденсатаУсловия хранения-40…+600ССтепень защитыIP20
